IPSec VPN 实现星型网络,多分支互联



闲来无事测试了一下Site to Site IPSec VPN分支互联的效果。

发现一般情况下,多分支的时候需要每个分支两两建立隧道,这样如果有4个地方需要互联的情况下,要实现所有分支互通,就需要建立6条隧道,而且随着分支的增加,会越来越多,并且每多一个分支,需要修改所有设备。

基本思路是,以总部为中心,每个分支连到总部,所有分支之间的互联通过总部来进行,在新增分支的情况下,只需要总部与新的分支建立通道,其他分支即可与之通信。虽然这个方案存在一个致命缺点,总部负荷过大,但由于部署方便,在一些分支机构之间流量不大的情况下也可以考虑采用。

工具:

1、虚拟机软件

3、Pfsense防火墙4台

2、虚拟PC(可选)



实施步骤。

IP划分:

分支1:

WAN:192.168.0.241/24

Gateway:192.168.0.1

LAN:172.16.241.1/24



分支2:

WAN:192.168.0.242/24

Gateway:192.168.0.1

LAN:172.16.242.1/24



分支3:

WAN:192.168.0.243/24

Gateway:192.168.0.1

LAN:172.16.243.1/24



总部:

WAN:192.168.0.245/24

Gateway:192.168.0.1

LAN:172.16.245.1/24



 VPN通道

分支1<==>总部隧道

Local IP Remote IP Local Network Remote Network
192.168.0.241 192.168.0.245 LAN 172.16.0.0/16



分支2<==>总部隧道

Local IP Remote IP Local Network Remote Network
192.168.0.242 192.168.0.245 LAN 172.16.0.0/16



分支3<==>总部隧道

Local IP Remote IP Local Network Remote Network
192.168.0.243 192.168.0.245 LAN 172.16.0.0/16



总部隧道

Local IP Remote IP Local Network Remote Network Description Status
192.168.0.245 192.168.0.241 172.16.0.0/16 172.16.241.0/24
192.168.0.245 192.168.0.242 172.16.0.0/16 172.16.242.0/24
192.168.0.245 192.168.0.243 172.16.0.0/16 172.16.243.0/24



这样只需要3条隧道,即可实现3个分支到总部的访问,并且3个分支之间可互访。如果有新的分支需要加入,只需要将总部与新的分支建立隧道即可。方案重点是在隧道中设置的总部子网,其中奥秘自行体会。

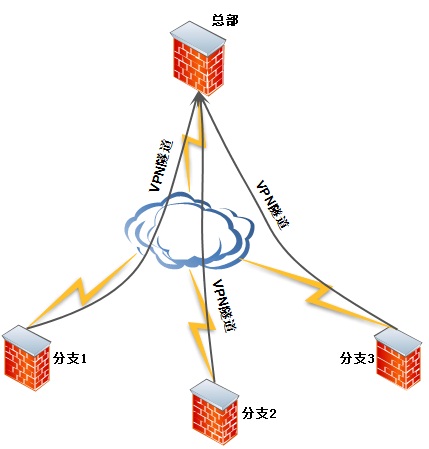

最终拓扑图:

IPSec VPN 实现星型网络,多分支互联
